Matériel site isolé — famille 03 sur 07

Studer Innotec

Accessoires site isolé

Cette famille est entièrement composée de matériel Studer Innotec. Ce ne sont pas des équipements de production : ce sont les organes qui permettent de régler une installation, de la lire à distance et de la faire dialoguer avec d’autres appareils.

Étudier mon siteLes cinq familles
Fabricant
Studer Innotec
Accessoires
12
Gammes
Xtender · VarioTrack · VarioString

Les accessoires, référence par référence

Ces accessoires se rattachent aux gammes Xtender (XTS, XTM, XTH), VarioTrack et VarioString.

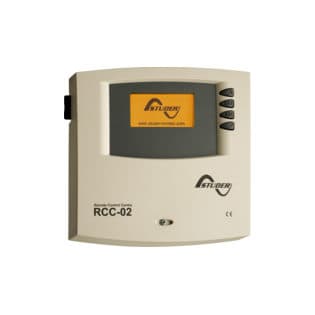

  • Commande à distance Studer RCC-02 : boîtier beige à écran gris et quatre touches, sérigraphié « Remote Control Centre RCC-02 ».

    RCC-02

    Commande à distance et module de programmation

    Supervision du système et réglage des nombreux paramètres disponibles sur les Xtender, les VarioTrack et les VarioString.

  • RCC-03

    Commande à distance et module de programmation

    Le fournisseur lui donne exactement la même description qu’au RCC-02. La différence entre les deux références n’est pas publiée : elle se tranche à l’étude, avec le fabricant.

  • Moniteur de batterie Studer BSP : boîtier noir sérigraphié « BSP — Battery Status Processor for Xtender system », avec son câble de mesure en pied.

    BSP

    Moniteur de batterie

    Mesure précise et calcul de l’état de charge pour les Xtender, VarioTrack et VarioString. Dix-sept valeurs sont consultables depuis la commande à distance RCC-02/03 : état de charge, tension, courant, temps restant, comptage de l’énergie, température.

  • Xcom-232i

    Module de communication

    Port série RS-232 pour communiquer à distance avec un ou plusieurs Xtender, VarioTrack ou VarioString : lecture de tout ce qu’affiche l’écran RCC-02/-03, modification des paramètres, raccordement à un système de supervision ou de contrôle SCADA.

  • Xcom-LAN et Xcom-GSM

    Sets de communication par internet

    Pour les sites couverts par la téléphonie mobile GSM ou raccordés à internet par un réseau local. Solution clé en main passant par un serveur sécurisé : accès à tous les paramètres, valeurs mesurées en temps réel, données des trente derniers jours.

  • Xcom-SMS

    Module de communication

    Pilotage par SMS dans toute zone couverte en GSM 2G : rapports de fonctionnement périodiques ou sur demande, messages d’alarme sélectionnables, marche et arrêt de l’appareil, commande des relais auxiliaires, lecture et écriture des paramètres, enregistrement sur carte SD.

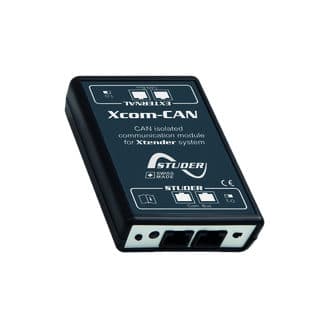

  • Module de communication Studer Xcom-CAN vu de trois quarts : boîtier noir sérigraphié « Xcom-CAN, CAN isolated communication module for Xtender system », avec ses deux prises en façade.

    Xcom-CAN

    Module de communication multi-protocole

    Fait communiquer les systèmes de gestion de batteries au lithium avec les appareils Xtender, VarioTrack et VarioString. Permet aussi à un PC, un automate programmable ou un microcontrôleur relié au bus CAN de dialoguer avec ces appareils, ou de les piloter depuis un superviseur SCADA.

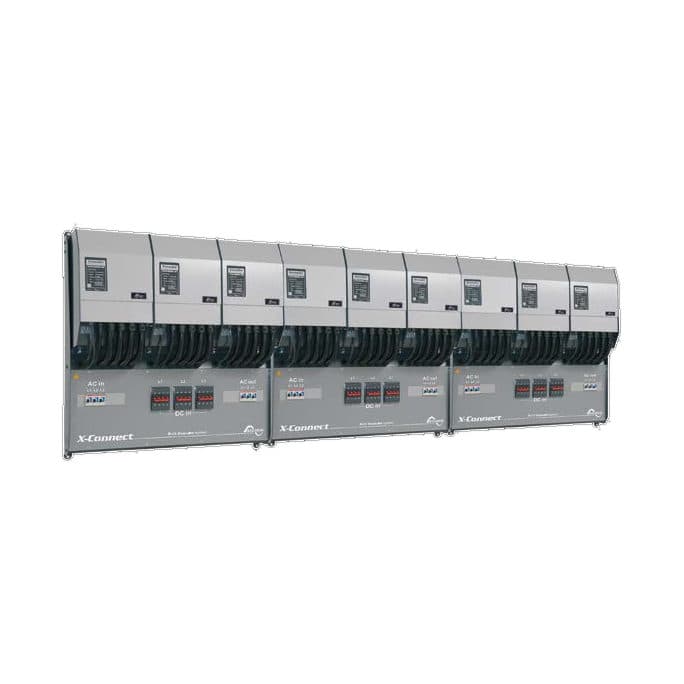

  • Trois cadres de montage Studer X-Connect alignés, chacun portant trois onduleurs-chargeurs Xtender pré-câblés, avec les borniers AC in, AC out et DC in sérigraphiés en partie basse.

    X-Connect

    Système multi Xtender

    Cadre de montage pré-câblé pour réaliser des systèmes de grande puissance, jusqu’à 63 kVA, à partir de l’onduleur/chargeur XTH. Livré avec disjoncteurs et fusibles à courant continu posés, rails DIN, tubes, presse-étoupes et câble de 90 mm² à cosses.

  • RCM-10

    Module de commande à distance

    Proposé en option avec la gamme XTM : commande marche/arrêt principale de l’onduleur et entrée de commande.

  • Sonde de température de batterie Studer BTS-01 : petit boîtier beige sérigraphié « BTS-01 — Battery temperature sensor », avec la sortie de son câble en pied.

    BTS-01

    Sonde de température pour batterie

    Ajuste avec précision les seuils de charge de la batterie en fonction de sa température.

  • ECF-01

    Module de ventilation externe, IP54

    Pour les modèles XTS de la gamme Xtender et pour les VarioTrack. Augmente la puissance de l’onduleur et se monte à tout moment, même longtemps après l’installation.

  • ARM-02

    Module de relais auxiliaires

    Pour l’XTS ou les VarioTrack/VarioString, à monter sur rail DIN : deux contacts auxiliaires pilotables. La fonction est déjà intégrée aux modèles XTM et XTH.

Documentation

Le document du fabricant

Aucune fiche technique individuelle n’est publiée pour ces accessoires : un seul catalogue couvre toute la gamme.

Documents publiés par le fabricant ou diffusés par notre fournisseur, repris à leur adresse d’origine et ouverts dans un nouvel onglet. Ils sont indicatifs et non contractuels : la référence retenue pour un site donné est arrêtée à l’étude.

Visuels repris du catalogue du fournisseur et de la documentation des fabricants, à titre illustratif. Ce ne sont pas des photographies de réalisations.
